高剛性CNC外圓軋輥磨床的設計與應用 #

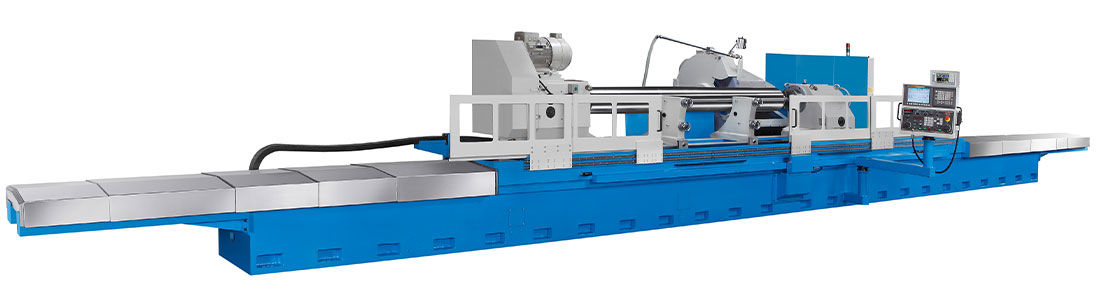

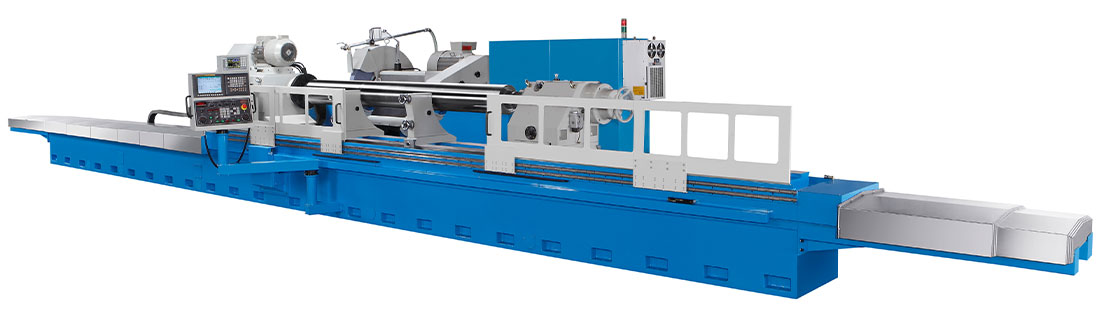

L-TYPE CNC外圓軋輥磨床專為高精度與高剛性需求設計，適用於大型工件的精密研磨。機型分為L85與L100兩種，分別對應最大旋徑Ø850mm與Ø1000mm，兩頂心間最大距離可選3M、4M、5M、6M，最大工件重量達6,000kg。
主要規格 #
- 最大旋徑：Ø850mm（L85）、Ø1000mm（L100）
- 兩頂心間最大距離：3M、4M、5M、6M
- 工件最大重量：6,000kg
- 可研磨工件直徑範圍：Ø20 ~ Ø850（L85）、Ø20 ~ Ø1000（L100）
- 全新砂輪時工件最大直徑：Ø850mm（L85）、Ø1000mm（L100）
結構與性能 #
主軸頭座採用旋轉式設計，可透過頂針、牽轉具或四爪夾頭帶動工件。經過電腦輔助分析，具備高承載性能，有效抑制共振現象。主軸頭結構剛強穩固，非旋轉式構造進一步提升整體載重剛性。主軸軸心由精密滾柱軸承組成，並以時規皮帶驅動，確保傳動精準且無顫動。
控制系統 #
本系列採用日本發那科FANUC CNC控制系統，操作精準且易於學習。操作者可透過程式指令指定軋輥中凸高度及長度，並由電腦自動計算砂輪連續進刀路徑，實現精確且光滑的中凸表面。所有程式可儲存建檔，方便日後重複使用。
相關連結 #
其他系列產品 #
- S 外圓軋輥磨床（最大旋轉直徑Ø400，兩頂心間最大距離1.5M~4M）
- M 外圓軋輥磨床（最大旋轉直徑Ø600，兩頂心間最大距離3M~6M）
- L 外圓軋輥磨床（最大旋轉直徑Ø850~Ø1000，兩頂心間最大距離3M~6M）
- H 外圓軋輥磨床（最大旋轉直徑Ø850~Ø2000，兩頂心間最大距離3M~12M）
- S 手動型磨床（最大旋轉直徑Ø350，兩頂心間最大距離1M）
