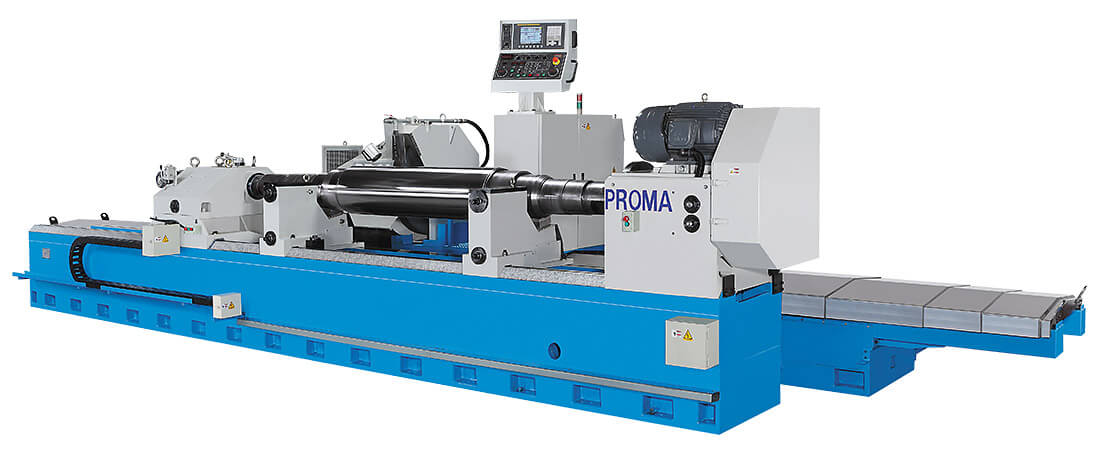

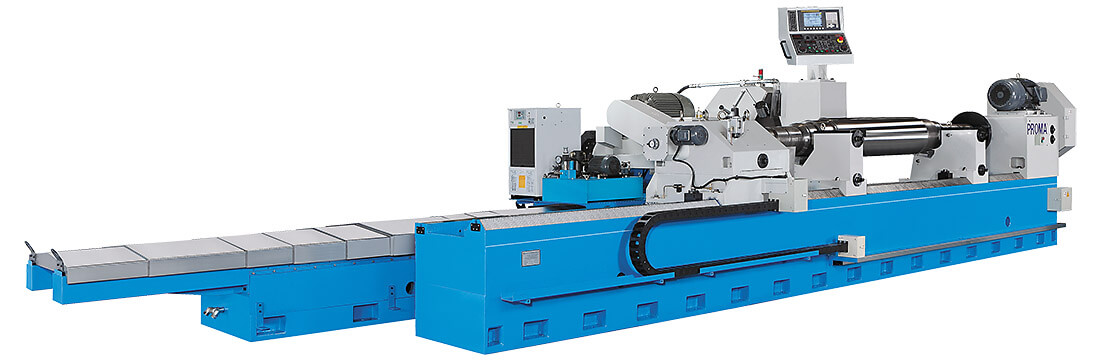

CNC外圆辙轮磨床系列概览 #

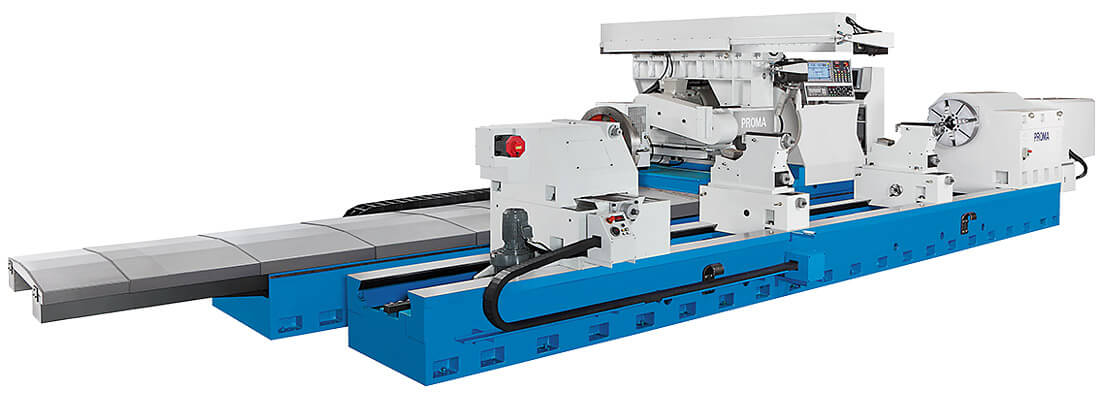

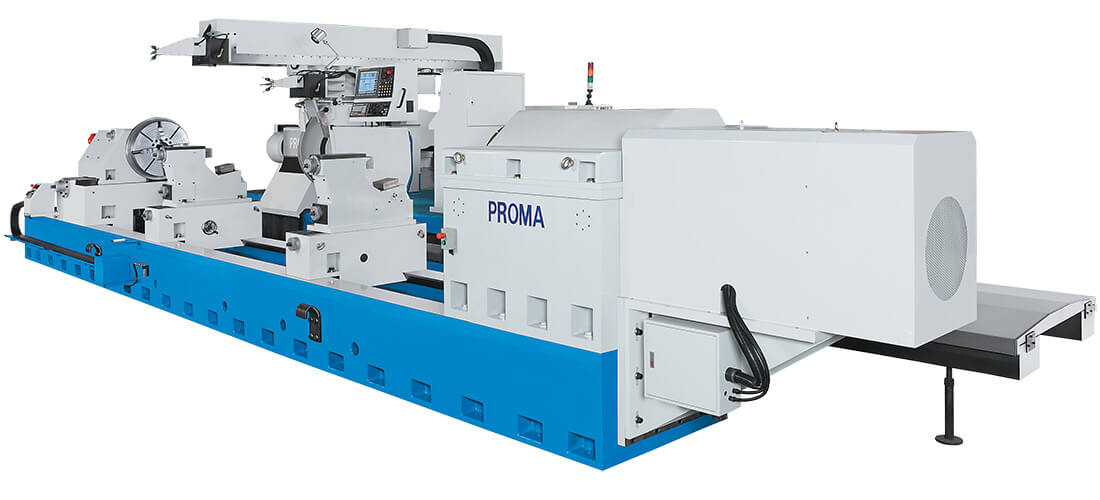

H-TYPE CNC外圆辙轮磨床配备测量装置，提供高精度的动态监测和自动控制能力。本系列采用日本FANUC CNC控制系统，操作简单易懂，可根据需求编写程序指定辙轮中凸高度及长度，由电脑精确算出砂轮进刀路径，完成高精度且光滑的中凸表面。程序可以储存为文件，便于后续重复使用。
可根据工作需求扩展曲线类型，包括Sine曲线、Cosine曲线、CVC曲线、Combine曲线及经验值曲线等，扩展性强。配备专用磨剂工序聚集指令，适用于各种外圆、锥面和端面等精磨及零火花磨剂。电脑主控系统内置PLC可程序控制单元，维护方便。

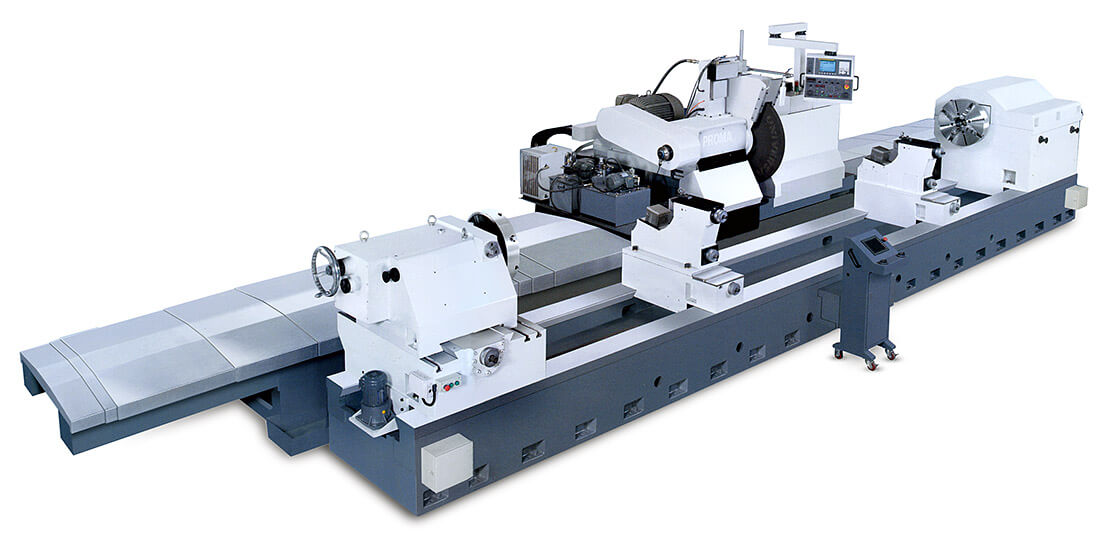

H-TYPE 型号及主要规格 #
| 型号 | 最大旋弯直径 | 两顶心间最大距离 | 工件最大重量 | 可磨工件直径范围 |
|---|---|---|---|---|
| H85 | Ø850mm | 3M, 4M, 5M, 6M, 8M, 9M, 12M | 15,000kg | Ø50 ~ Ø850mm |
| H130 | Ø1300mm | 4M, 5M, 6M, 7M, 8M | 15,000kg | Ø80 ~ Ø1300mm |
| H160 | Ø1600mm | 5M, 6M, 7M, 8M, 10M, 12M | 30,000kg | Ø180 ~ Ø1600mm |
| H200 | Ø2000mm | 6M, 7M, 8M, 10M, 12M | 40,000kg | Ø250 ~ Ø2000mm |

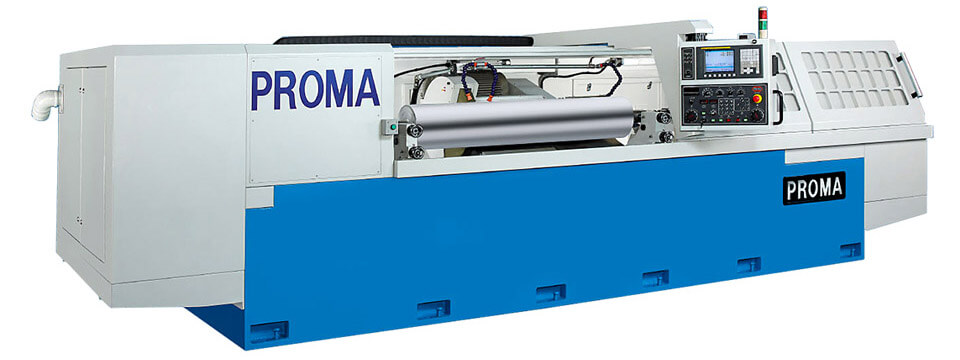

HS-TYPE 系列 #
- 顶心间距离：2M, 3M, 4M, 5M, 6M, 7M, 8M
- 框上旋转直径：Ø400mm, Ø600mm

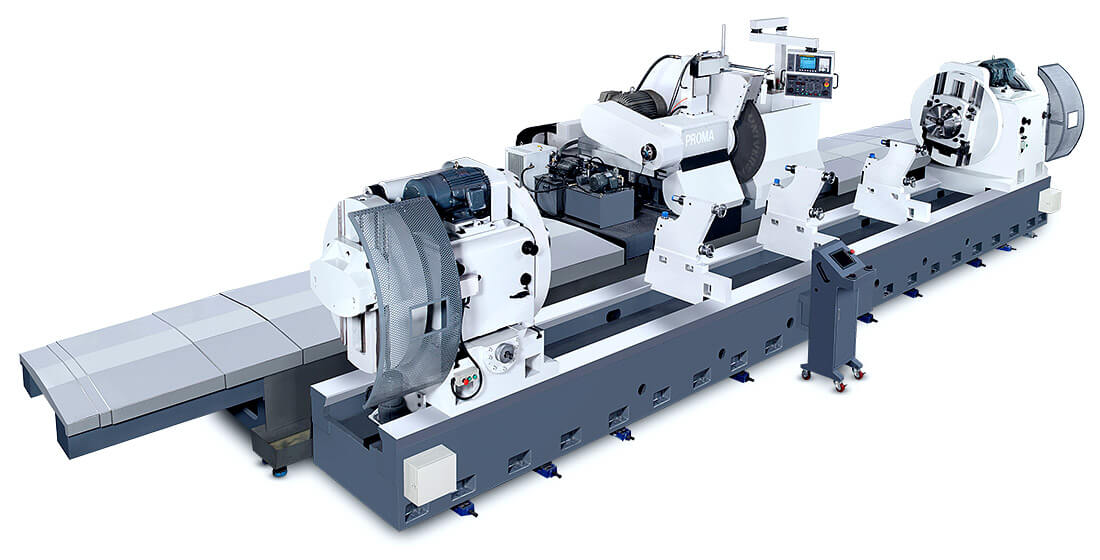

HC-TYPE 曲轮磨床 #
适用于曲轮精磨工序，同样配备FANUC CNC控制系统。
